Metal Mask & Stencil
메탈 마스크 & 스텐실
FIBER LASER/Etching/Electro Forming/Additive mask/Screen 기술을 활용한 고정밀 Metal Mask 및 Stencil 제작으로 SMT 공정의 품질과 생산성을 향상시킵니다.
제품 및 시설 갤러리
최첨단 설비와 고품질 제품을 확인하세요

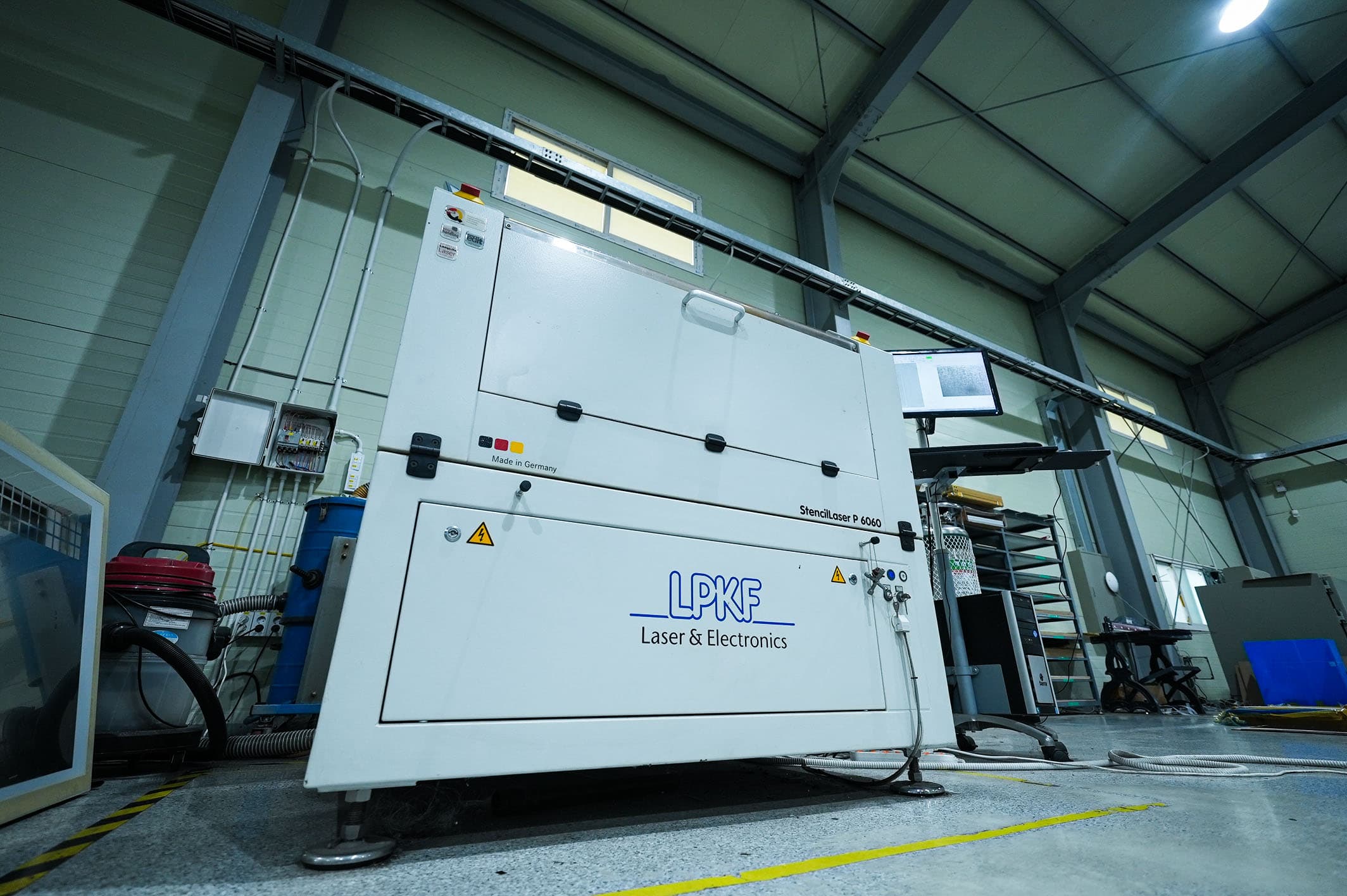

LPKF사 최신 FIBER LASER 장비

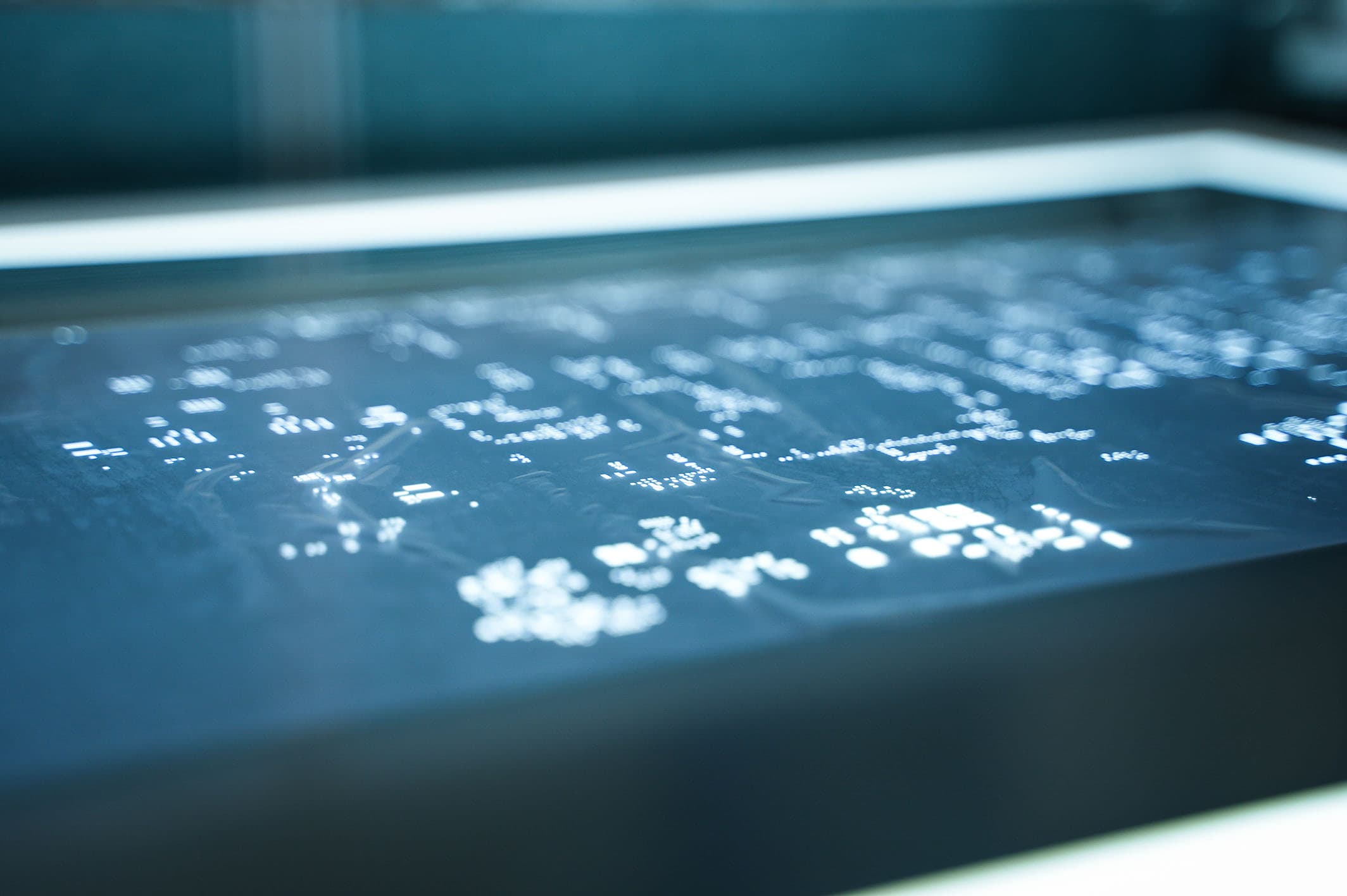

고정밀 Metal Mask 및 Stencil 제품

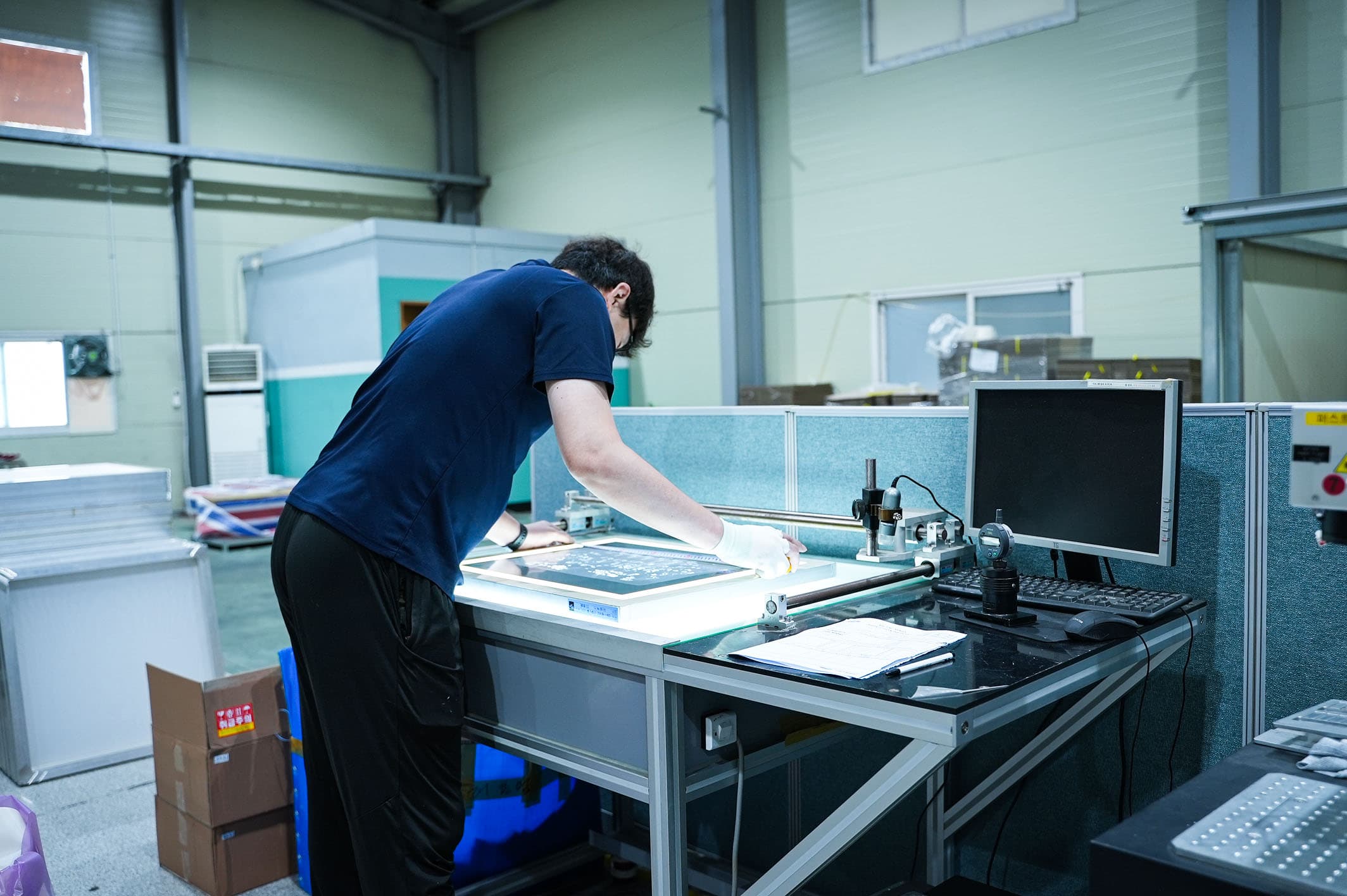

Clean Room 생산 환경

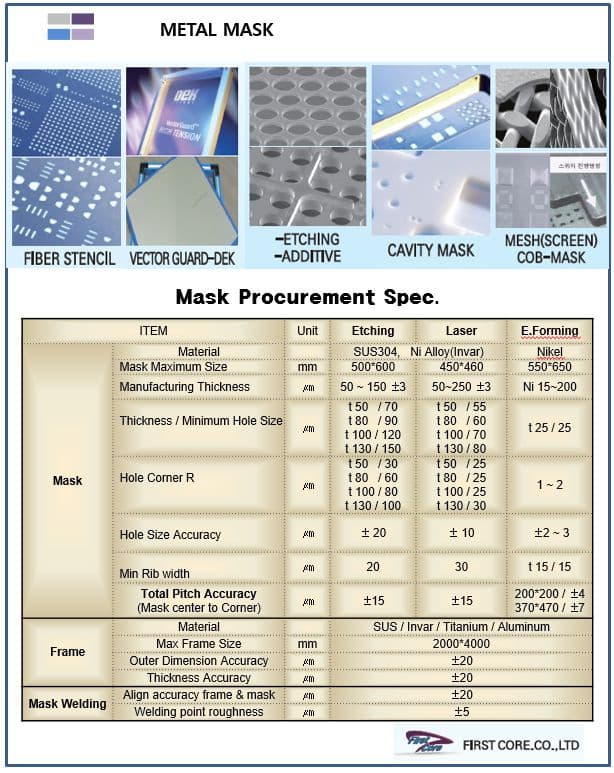

*METAL MASK
Mask Procurement Spec.
핵심 기능 및 서비스
최고의 기술력과 경험을 바탕으로 제공하는 차별화된 솔루션
Fiber Stencil
최신 FIBER LASER 기술을 활용한 고정밀 스텐실
- LPKF사 Fiber Laser 장비 4대 보유
- 5/1000mm 오차관리
- 최대 가공 규격: 600 x 600mm
- 소재 가공 두께: 0.02~0.6mm
Vector Guard-DEK
혁신적인 프레임 분리형 시스템
- Frame 불필요로 원가 절감
- Mask만 보관으로 공간 대폭 감소
- SUS만 세척 가능
- 균일한 Tension 관리 유지
- DEK Print M/C License 보유
Cavity Mask
특수 용도 캐비티 마스크
- 고정밀 개구부 가공
- 다양한 두께 대응
- Step 가공 가능
Mesh/Screen Mask
정밀 스크린 마스크
- Plano mesh 기술
- 고정밀 유제 도포
- Clean Room 환경 제작
- 40μm Lines 30μm Line Space 구현
기술 사양
업계 최고 수준의 정밀도와 품질을 보장합니다
Laser 가공 사양
재질SUS304, Ni Alloy(Invar)
최대 크기550-600mm
제조 두께50-250μm
최소 홀 크기 (t50)55μm
최소 홀 크기 (t80)60μm
최소 홀 크기 (t100)70μm
홀 크기 정확도±10μm
최소 리브 폭30μm
Total Pitch 정확도±15μm
Etching 가공 사양
재질SUS304
최대 크기500-600mm
제조 두께50-150μm
최소 홀 크기 (t50)70μm
최소 홀 크기 (t80)90μm
최소 홀 크기 (t100)120μm
홀 크기 정확도±20μm
최소 리브 폭20μm
E.Forming 가공 사양
재질Nikel
최대 크기550-650mm
제조 두께Ni 15-200μm
최소 홀 크기 (t25)25μm
홀 크기 정확도±2~3μm
최소 리브 폭15μm
Total Pitch 정확도200*200/±4, 370*470/±7μm
보유 장비
최신 설비와 기술력으로 최고의 품질을 보장합니다
FIBER LASER기
LPKF P6060/P6080
- •가공 규격: 600 x 600mm
- •축 정밀도: ±4μm
- •반복 정밀도: ±4μm
- •레이저 반복 최대 속도: 10kHz
MCT 장비
두산 REVO 51P/510M
- •가공 규격: 1200 x 510mm
- •축 정밀도: ±10μm
- •BEAT 반복 최대 속도: 12000Hz
- •소재 가공 두께: 1.0 ~ 100mm
왜 퍼스트코어인가?
업계 최고의 기술력과 경험으로 차별화된 가치를 제공합니다
ISO 9001, ISO 45001 인증 보유
최신 FIBER LASER 장비 4대 보유
Clean Room 환경 (50평, 3000클래스)
20년 이상의 기술 노하우
국내 대기업 200여개사 거래
